Kesatuan Paip Plastik: Cara Memilih Bahan, Pengedap dan Penarafan Tekanan

Krew penutupan di loji kimia mempunyai satu kerja yang tinggal sebelum dimulakan semula: menggantikan gasket yang bocor pada injap dua belas meter di dalam talian PPH yang dikimpal sepenuhnya. Memotong paip bermakna kili baru, kimpalan baru, menunggu penyejukan dan ujian tekanan kedua, empat jam tambahan mengikut jadual tanpa ada yang terluang. Satu kesatuan paip plastik di salur masuk injap akan mengubah kerja itu menjadi tugas sepuluh minit dengan sepana tali tunggal.

Itulah kes praktikal untuk kesatuan, dan itulah sebabnya spesifikasi lebih penting daripada harga unit. Memilih kesatuan paip plastik bergantung kepada lima keputusan: bahan badan yang sepadan dengan paip, kelas tekanan yang sepadan dengan sistem, elastomer pengedap yang bertahan pada medium, sambungan hujung yang sepadan dengan cara sambungan akan dibuat dan gaya kesatuan yang sesuai dengan ruang. Silap satu dan anda sama ada bocor pada permulaan atau kehilangan kebolehservisan yang anda bayar.

Apa Itu Kesatuan Paip Plastik, dan Apabila Ia Memukul Gandingan

Kesatuan ialah pemasangan tiga bahagian: dua badan hujung bercantum secara kekal pada paip melalui gabungan haba, kimpalan punggung atau benang, dan nat tengah yang menarik kedua-dua muka bersama-sama terhadap pengedap. Meterai itu, biasanya cincin O, kadangkala gasket rata atau cincin bermuka PTFE, terletak di dalam alur pada satu muka mengawan. Longgarkan kacang dan sendi terbuka; ketatkannya dan pengedapnya terbentuk semula. Tiada yang dipotong.

Gandingan ialah pemasangan satu keping. Setelah paip dicantum atau dikimpal ke dalamnya, sambungan itu kekal. Itu tidak mengapa pada larian lurus tiada siapa yang akan membuka, dan ia lebih kecil dan lebih murah. Ia adalah pilihan yang salah di mana-mana talian memerlukan perkhidmatan.

Peraturan yang kami berikan kepada pelanggan: letakkan kesatuan di mana sahaja sambungan akan dibuka lebih daripada sekali dalam hayat kilang. Dalam amalan ini bermakna:

  • Di bahagian masuk dan keluar pam, injap dan penapis dikeluarkan untuk penyelenggaraan
  • Di mana instrumen, cermin mata atau titik pensampelan diganti secara berkala
  • Di mana peralatan vendor lain bersambung pada kitaran penyelenggaraan yang berbeza
  • Pada penghujung larian panjang, jadi bahagian boleh diangkat keluar tanpa memotong

Membaca Spesifikasi Kesatuan: Lima Keputusan dalam Satu Jadual

Nombor bahagian kesatuan kelihatan sama tetapi menerangkan kelengkapan yang sangat berbeza. Kesatuan PPH gabungan soket 1.0 MPa dengan pengedap EPDM dan kesatuan PVDF kimpalan punggung 1.6 MPa dengan pengedap FPM tidak boleh ditukar ganti, walaupun apabila diameter luar sepadan.

Jadual 1: Lima keputusan spesifikasi untuk diselesaikan sebelum kesatuan paip plastik ditempah.
Keputusan Apa yang dikawalnya Pilihan biasa
Bahan badan Keserasian kimia, siling suhu, ketulenan, kekuatan Beta-PPH/PPH untuk air am dan tugas kimia; PPN di mana lebih banyak kekuatan diperlukan; PVDF untuk media yang agresif, ketulenan tinggi dan suhu yang lebih tinggi
Kelas tekanan Tekanan kerja maksimum yang dipegang oleh sendi pada suhu operasi 1.0 MPa, 1.6 MPa, 6 MPa
Kedap elastomer Rintangan kimia dan had suhu bahagian paling lembut EPDM, FPM, EPDM dengan PTFE menghadap
Tamatkan sambungan Bagaimana kesatuan membetulkan paip dan alat apa yang diperlukan Gabungan soket; kimpalan punggung soket pendek atau lanjutan; berulir perempuan atau lelaki
Gaya kesatuan Bagaimana sendi memenuhi komponen seterusnya Kesatuan berganda, kesatuan wanita tunggal, kesatuan badan bebibir

Pemilihan Meterai Adalah Tempat Kebanyakan Masalah Kesatuan Bermula

Badan kesatuan plastik jarang gagal; meterai itu. EPDM ialah lalai untuk air, air sisa dan banyak bahan kimia cair, dan ia mengendalikan luluhawa dengan baik merentasi jalur suhu yang luas. FPM sesuai dengan minyak, hidrokarbon dan media yang lebih agresif dan bertolak ansur dengan suhu yang lebih tinggi. Di mana tiada elastomer tunggal berfungsi, cincin EPDM dengan menghadap PTFE memberikan rintangan kimia PTFE dengan keanjalan getah.

Dua tabiat menghalang kebanyakan masa henti berkaitan meterai. Sahkan keserasian terhadap medium sebenar, kepekatan dan suhu operasi, bukan terhadap nama kimia am. Dan simpan pengedap ganti untuk setiap saiz kesatuan di tapak, kerana kesatuan yang tidak boleh dimeterai semula hanyalah gandingan yang mahal. Apabila sambungan telah bocor, mod kegagalan biasanya kelihatan pada gelang: set mampatan, samaran dari hujung paip yang tajam, bengkak, atau cincin yang ditolak keluar dari alurnya. Gejala tersebut berulang merentasi tumbuhan, jadi lebih baik untuk membacanya dan bukannya menggantikan bahagian. Lihat nota ini pada kegagalan cincin O biasa dan cara mengenal pastinya dengan cepat .

Memadankan Hujung Kesatuan kepada Sistem Paip

Sambungan akhir menentukan cara penyatuan dipasang dan berapa banyak kekuatan asal paip yang disimpan oleh sambungan.

Kesatuan gabungan soket

Soket yang dipanaskan mencairkan hujung paip dan hujung kesatuan bersama-sama, memberikan sambungan homogen tanpa bahan tambahan. Ini adalah pilihan standard untuk saluran air dan kimia PPH dan PPN pada diameter sederhana, dan pilihan terpantas dengan alat gabungan yang betul.

β-PPH Socket Fusion Union Pipe Fitting 1.0MPa EPDM/FPM Seal Pemasangan Paip Kesatuan Gabungan Soket β-PPH 1.0MPa Pengedap EPDM/FPM Kesatuan gabungan soket ini sesuai dengan saluran air atau bahan kimia PPH dan PPN berdiameter sederhana, dengan pengedap EPDM/FPM dan penarafan sehingga 1.0 MPa. Lihat Produk →

Kesatuan kimpalan punggung soket yang dilanjutkan

Di mana paip itu sendiri dikimpal punggung, biasanya pada diameter yang lebih besar dan kelas tekanan yang lebih tinggi, hujung kesatuan harus juga dikimpal punggung. Hujung soket yang dilanjutkan memberikan mesin kimpalan lebih banyak bahan untuk dipegang dan menghasilkan kimpalan yang lebih memaafkan.

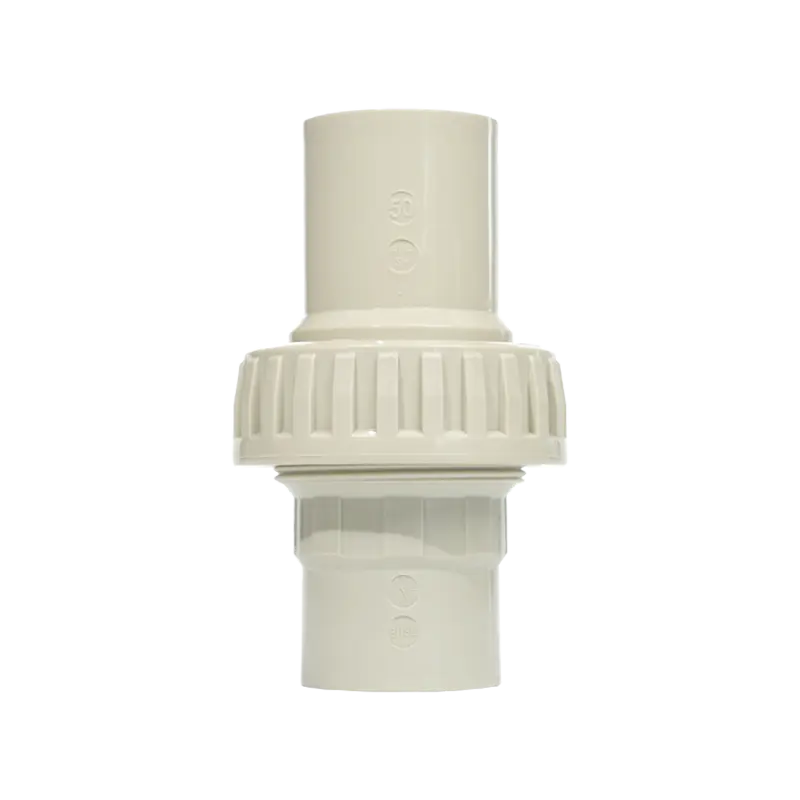

β-PPH Extended-Socket Butt Weld Union Fitting 1.0MPa EPDM/FPM Pemasangan Kesatuan Kimpalan Punggung Soket Lanjutan β-PPH 1.0MPa EPDM/FPM Untuk garisan PPH berdiameter lebih besar yang dikimpal punggung atau bertekanan lebih tinggi, kesatuan soket lanjutan ini menawarkan bahan kimpalan tambahan dan sambungan yang lebih memaafkan, diberi nilai 1.0 MPa. Lihat Produk →

Kesatuan berulir

Benang kesatuan wanita tunggal menyambung terus ke port lelaki pada pam, injap atau instrumen, yang membantu apabila peralatan tiba dengan sambungan berulir. Hujung berulir mempunyai had praktikal pada diameter dan tekanan, dan ia memerlukan pita atau tampal pada benang, tidak sekali-kali pada muka pengedap kesatuan.

β-PPH Single Female Union with EPDM/FPM Seal Kesatuan Wanita Tunggal β-PPH dengan Mohor EPDM/FPM Benang pada pam lelaki, injap atau port instrumen; pengedap EPDM/FPMnya memberikan rintangan asid/alkali sederhana untuk paip gabungan soket PPH 1.0 MPa. Lihat Produk →

Badan kesatuan berasal dari bahan yang sama seperti yang lain siri pemasangan paip plastik , jadi injap, pemasangan dan paip pada satu talian boleh berkongsi gred tunggal dan prosedur gabungan tunggal.

Pemasangan dan Tork: Lima Punca Kebocoran

  1. Terlalu panas semasa pelakuran. Terlalu banyak haba menghasilkan manik dalaman yang menyempitkan lubang dan memerangkap tekanan; terlalu sedikit meninggalkan sendi sejuk. Ikut jadual pemanasan untuk diameter dan bahan sebenar.
  2. Terlalu mengetatkan nat. Ketat tangan ditambah pusingan akhir yang kecil biasanya sudah memadai. Daya tambahan mengubah bentuk cincin O, memecahkan kacang pada saiz besar dan menjadikan perkhidmatan seterusnya lebih sukar.
  3. Meterai yang disesarkan atau tidak sejajar. Cincin yang tergelincir keluar dari alurnya tidak akan mengelak, walau apa pun tork yang dikenakan.
  4. Paip tidak disokong. Kesatuan yang membawa berat rentang yang tidak disokong berada di bawah tekanan lentur yang berterusan. Sokong kedua-dua belah dekat dengan sendi.
  5. Sealant pada muka pengedap. Pita atau tampal terletak pada hujung berulir sahaja; pada muka meterai ia mencemarkan elastomer dan mencipta laluan kebocoran.

Ujian tekanan sebelum penebat, bukan selepas. Kesatuan yang memegang 1.5 kali tekanan kerja selama tiga puluh minit jauh lebih kecil kemungkinannya untuk mengejutkan sesiapa sahaja semasa permulaan.

Senarai Semak Perolehan Pendek

  • Gred bahan dipadankan dengan paip dan disahkan terhadap medium sebenar
  • Kelas tekanan sama dengan paip, diturunkan untuk suhu operasi
  • Kedap elastomer yang dinamakan pada lukisan atau pesanan pembelian, tidak dibiarkan lalai pembekal
  • Konfigurasi akhir dan dimensi diperiksa mengikut piawaian paip yang digunakan di tapak
  • Meterai ganti ditempah bersama-sama dengan kesatuan

Dua tanda amaran penting. Jika badan itu disebut sebagai PPH generik tanpa gred, dan meterai tidak dinamakan, anda tidak boleh mengaudit apa yang tiba, yang merupakan risiko yang lebih besar pada talian terkawal atau bernilai tinggi daripada sebarang perbezaan harga antara pembekal.

Soalan Lazim: Kesatuan Paip Plastik dalam Amalan

Bolehkah kesatuan paip plastik digunakan semula selepas ia dibuka?

Ya, jika benang kacang dan kedua-dua muka hujung tidak rosak. Gantikan pengedap sebagai satu perkara yang pasti, kerana elastomer mengambil set mampatan dan jarang mengelak juga untuk kali kedua.

Apakah perbezaan antara kesatuan dan bebibir?

Sambungan bebibir menggunakan dua muka bebibir, gasket dan gelang bolt. Kesatuan menggunakan satu kacang berulir dan meterai tawanan. Kesatuan lebih pantas dan memerlukan lebih sedikit ruang; bebibir sesuai dengan diameter yang lebih besar dan beban yang lebih tinggi.

Mengapa kesatuan saya bocor selepas perkhidmatan rutin?

Biasanya meterai itu dialihkan, dicubit atau diganti dengan elastomer yang salah, atau nat diketatkan oleh rasa. Periksa cincin terlebih dahulu; badan jarang menjadi punca.

Tentukan kesatuan seperti cara anda menentukan paip: bahan, kelas tekanan, pengedap, kemudian tamatkan sambungan. Kesatuan adalah bahagian perkhidmatan, jadi pilihlah ia untuk juruteknik yang akan membukanya dalam masa tiga tahun, bukan sahaja untuk pemasang yang sesuai dengannya hari ini.

Badan kesatuan terletak dalam keluarga bahan yang sama dengan paip, kelengkapan dan injap di sekelilingnya. Julat beta-PPH, PPN dan PVDF kami meliputi kelas 1.0 MPa, 1.6 MPa dan 6 MPa yang digunakan oleh sistem ini, dan pengeluaran disokong oleh 81 paten pada Disember 2024. Jika anda sedang bekerja melalui senarai baris dan perlu mengesahkan konfigurasi badan kesatuan, meterai atau tamat, hantar lukisan dan butiran sederhana dan kami akan memadankannya.
