Apa yang Menjadikan Bahan Bantu Kritikal untuk Sistem Paip?

Dalam sistem paip perindustrian, Siri Bahan Bantu bukan aksesori pilihan tetapi komponen teras yang memastikan integriti pengedap sistem, kestabilan dan kebolehpercayaan jangka panjang. Daripada gasket bebibir dan penyambung fleksibel kepada pengapit paip, muncung dan kelengkapan mekanikal, bahan tambahan ini secara langsung memberi kesan kepada kapasiti galas tekanan saluran paip, keserasian media dan kitaran penyelenggaraan. Menurut data amalan kejuruteraan, kira-kira 80% insiden kebocoran saluran paip berpunca daripada pemilihan bahan tambahan yang tidak betul atau pemasangan yang salah , bukannya kecacatan pada bahan paip utama itu sendiri. Oleh itu, mengkonfigurasi Siri Bahan Bantu secara saintifik ialah langkah utama dalam memastikan operasi sistem paip industri yang selamat dalam pemprosesan kimia, rawatan air, pembuatan farmaseutikal dan aplikasi berkaitan.

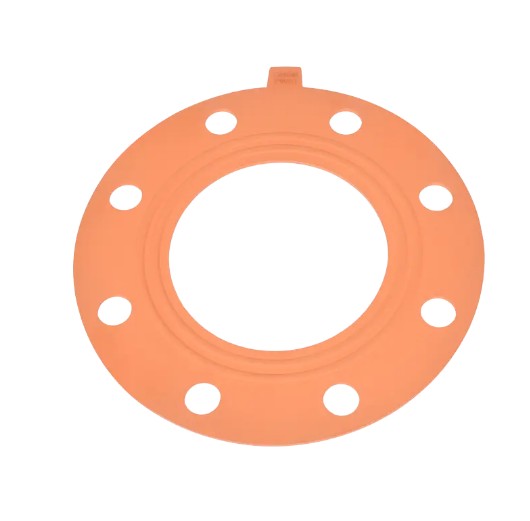

Siri Gasket Flange: Barisan Pertama Pertahanan untuk Sistem Pengedap

Gasket bebibir ialah elemen pengedap kritikal pada sambungan saluran paip yang menghalang kebocoran media. Bergantung pada komposisi bahan dan keadaan operasi, jenis gasket bebibir biasa termasuk EPDM (Ethylene Propylene Diene Monomer), FPM (Fluorocarbon Rubber) dan gasket komposit PTFE EPDM, setiap satunya sesuai untuk julat suhu dan persekitaran kimia yang berbeza.

Perbandingan Prestasi Bahan Gasket Utama

Sistem Spesifikasi dan Keperluan Pemilihan

Sistem spesifikasi gasket bebibir mengikut piawaian diameter nominal (DN), dengan spesifikasi biasa termasuk DN15 (D20), DN20 (D25), DN25 (D32), DN32 (D40) , meliputi pelbagai aplikasi daripada tekanan rendah hingga tinggi. Pemilihan harus tertumpu pada tiga dimensi berikut:

• Keserasian Media: Apabila menyampaikan asid kuat atau alkali, gasket komposit PTFE lebih disukai; untuk sistem air standard, gasket EPDM boleh digunakan untuk mengurangkan kos.
• Padanan Suhu dan Tekanan: Apabila suhu operasi melebihi 150°C atau tekanan melebihi PN16, FPM atau gasket logam luka lingkaran mesti dipilih untuk mengelakkan penuaan dan kegagalan getah.
• Konfigurasi Muka Bebibir: Bebibir muka terangkat (RF) sesuai dengan gasket rata, manakala bebibir lelaki-dan-wanita (MFM) memerlukan pengesanan gasket gelang untuk mengelakkan kesilapan pemasangan.

Siri Penyambung Fleksibel: Komponen Utama untuk Menyerap Getaran dan Anjakan Terma

Di antara peralatan pam dan sistem perpaipan, penyambung fleksibel berfungsi dengan fungsi kritikal untuk menyerap getaran mekanikal dan mengimbangi pengembangan dan pengecutan haba. Penyambung fleksibel bebibir PPH (Polypropylene Homopolymer), dengan rintangan kimia yang sangat baik, telah menjadi konfigurasi standard untuk sistem paip kimia.

Perbezaan Aplikasi Antara Penyambung Fleksibel Konsentrik dan Sipi

Penyambung fleksibel bebibir sepusat sesuai untuk sambungan garis lurus dengan diameter paip yang sama, menyerap dengan berkesan anjakan paksi 10-15mm . Penyambung fleksibel bebibir pengurang eksentrik, sebaliknya, digunakan untuk peralihan antara diameter paip yang berbeza, dengan spesifikasi biasa seperti D40×32, D50×32, D50×40, D63×32, D63×40 , mengekalkan fungsi penimbalan yang fleksibel sambil mencapai peralihan diameter.

Kelebihan Teknikal Penyambung Fleksibel PPH

• Rintangan Kakisan Kimia: Bahan PPH boleh menahan kebanyakan media kimia dalam julat pH 1-14, sesuai untuk penjerukan, penyaduran elektrik, rawatan kumbahan dan persekitaran yang sangat menghakis.
• Prestasi Suhu: Suhu operasi berterusan sehingga 100°C, dengan toleransi jangka pendek sehingga 110°C, memenuhi keperluan pengangkutan cecair panas industri am.
• Kekuatan Mekanikal: Kekuatan tegangan 25MPa dan kekuatan hasil 22MPa, memastikan tiada pecah atau ubah bentuk di bawah ujian hidrostatik pada 1.5 kali tekanan undian.
• Hayat Perkhidmatan: Di bawah keadaan operasi standard, penyambung fleksibel PPH direka untuk hayat perkhidmatan melebihi 50 tahun, dengan ketara mengurangkan kekerapan penyelenggaraan sistem.

Siri Pengapit Paip dan Kelengkapan Mekanikal: Sokongan Asas untuk Pembetulan Talian Paip dan Penyelenggaraan Peralatan

Pengapit paip adalah elemen penetapan yang sangat diperlukan dalam pemasangan saluran paip, berfungsi untuk mengekang anjakan saluran paip, mengagihkan daya sokongan secara sama rata, dan menghalang goyangan saluran paip yang disebabkan oleh kesan bendalir. Pengapit paip PPH berkongsi rintangan kimia yang sama seperti badan paip itu sendiri, mengelakkan isu kakisan elektrokimia yang biasa dilihat dengan pengapit logam.

Spesifikasi Pengapit Paip dan Kapasiti Tanggung Beban

Siri pengapit paip meliputi julat diameter penuh dari DN15 (D20) hingga DN50 (D63) , menampilkan struktur snap-on atau pengetatkan bolt. Mengambil pengapit paip DN32 sebagai contoh, kapasiti galas beban standardnya tidak kurang daripada 500N , mampu menahan daya hentaman dinamik yang dihasilkan apabila halaju aliran bendalir dalaman mencapai 4.5m/s. Dalam senario pemasangan selari saluran paip berbilang lapisan, strategi susunan berlapis disyorkan, dengan jarak antara lapisan dikekalkan pada ≥150mm untuk memudahkan operasi penyelenggaraan.

Nilai Fungsian Kelengkapan Mekanikal

Pemegang tarik dan kelengkapan siri engsel digunakan terutamanya untuk mekanisme pembukaan pada penutup peralatan dan penutup port pemeriksaan. Engsel tugas berat, diperbuat daripada PP bertetulang gentian kaca, menawarkan kapasiti galas beban unit tunggal 80-120kg , sesuai untuk aplikasi yang kerap dibuka/ditutup seperti peralatan penapisan besar dan lurang reaktor. Engsel kecil sesuai untuk senario ringan seperti kotak instrumen dan kabinet kawalan, dengan jarak lubang pelekap standard 25mm×40mm , serasi dengan dimensi potongan logam kepingan standard.

Siri Muncung Lingkaran: Elemen Teras untuk Pemindahan Jisim dan Pengedaran yang Cekap

Muncung lingkaran mengubah cecair menjadi semburan kon berongga atau kon pepejal melalui struktur panduan aliran lingkaran yang unik, digunakan secara meluas dalam menyental gas, penyejukan, sistem pemercik perlindungan kebakaran dan menara tindak balas kimia. Ciri mereka yang paling ketara ialah keupayaan anti-penyumbatan yang luar biasa , dengan diameter laluan aliran sehingga 3 kali diameter alur keluar muncung, menjadikannya sesuai untuk sistem air beredar yang mengandungi zarah terampai.

Sistem Parameter Teknikal untuk Muncung Lingkaran

Padanan Bahan Muncung dan Keadaan Operasi

Badan muncung lingkaran biasanya dibuat daripada PPH atau polipropilena bertetulang gentian kaca, dengan sisipan keluli tahan karat seramik atau 316L untuk teras muncung. Dalam sistem penyahsulfuran gas serombong (FGD), di mana kandungan pepejal buburan mencapai 15%-20% , muncung lingkaran bukan berdiameter kecil aliran penuh mesti dipilih, memastikan diameter laluan minimum ≥15mm. Dalam sistem air ultratulen semikonduktor, muncung PTFE diperlukan untuk memastikan kandungan ion yang boleh diekstrak kekal di bawah 0.1ppb .

Siri Kelengkapan Berwarna: Penyelesaian Praktikal untuk Pengurusan Pengenalpastian dan Visualisasi Sistem

Kelengkapan paip berwarna menggunakan warna yang berbeza untuk membezakan jenis media atau aliran proses, berfungsi sebagai cara yang berkesan untuk meningkatkan kecekapan pengurusan sistem paip. Dalam pemasangan industri yang besar, pengekodan warna piawai boleh memendekkan masa tindak balas penyelenggaraan dengan 30%-40% dan mengurangkan risiko salah operasi dengan ketara.

Piawaian Pengekodan Warna Industri yang Disyorkan

• hijau: Proses air penyejuk, sistem air beredar
• Biru: Udara termampat, sistem udara instrumen
• kuning: Penghantaran bahan kimia, saluran paip media asid dan alkali
• merah: Air perlindungan kebakaran, sistem wap suhu tinggi
• Kelabu/Hitam: Saliran, sistem rawatan gas ekzos
• Putih/Lutsinar: Air ultratulen, media gred makanan

Bahan asas kelengkapan berwarna kekal sebagai PPH standard, dengan warna digabungkan ke dalam lapisan permukaan melalui penyemperitan bersama atau proses pengacuan suntikan, biasanya pada ketebalan 0.5-1.0mm , tanpa menjejaskan kekuatan badan pemasangan atau rintangan kimia. Perlu diingatkan bahawa di kawasan yang mempunyai pendedahan UV luar yang kuat, masterbatch warna yang distabilkan UV harus dipilih untuk mengelakkan warna pudar yang boleh menjejaskan keberkesanan pengenalan.

Integrasi Sistem dan Strategi Pemilihan

Pemilihan daripada Siri Bahan Bantu tidak boleh dijalankan secara berasingan tetapi direka bentuk dalam penyelarasan dengan sistem paip utama. Berikut adalah strategi pemilihan yang terbukti daripada amalan kejuruteraan:

Kaedah Analisis Kos Kitaran Hayat Jumlah

Apabila membandingkan penyelesaian bahan tambahan, perhatian tidak seharusnya terhad kepada kos perolehan awal sahaja; jumlah kos kitaran hayat (LCC) perlu dikira. Mengambil saluran paip kimia DN50 sebagai contoh, walaupun kos awal gasket komposit PTFE EPDM adalah lebih kurang 40% lebih tinggi daripada gasket EPDM standard, dalam keadaan operasi yang sangat menghakis, kitaran penggantiannya berlanjutan dari 6 bulan hingga lebih 3 tahun, mengurangkan kos penyelenggaraan komprehensif lebih daripada 60% .

Pengesahan Matriks Keserasian

Mewujudkan matriks keserasian bahan media ialah langkah kritikal dalam mengelakkan ralat pemilihan. Contohnya, apabila menghantar peluntur yang mengandungi klorin (kepekatan natrium hipoklorit >10%), gasket EPDM mengalami penuaan dan keretakan yang cepat, sebaliknya memerlukan bahan PTFE atau FPM. Dalam sistem air panas melebihi 80°C, kadar set mampatan FPM (<15%) adalah jauh lebih baik daripada EPDM (>25%), memastikan kebolehpercayaan pengedap jangka panjang.

Penyeragaman dan Pengoptimuman Inventori

Adalah disyorkan untuk menyeragamkan spesifikasi bahan tambahan kepada empat diameter asas— DN15, DN25, DN50, DN100 —meliputi lebih 80% senario aplikasi. Dengan mengurangkan variasi spesifikasi, kos inventori alat ganti boleh diturunkan dengan 35%-50% , sambil memendekkan masa mobilisasi bahan semasa pembaikan kecemasan. Untuk keperluan bukan standard di bawah keadaan operasi khas, adalah dinasihatkan untuk menempah a 10%-15% nisbah penyesuaian untuk memastikan fleksibiliti dalam reka bentuk sistem.
